| 产品特性：构造紧密 | 材质：不锈钢 | 品牌：强旱 |
| 连接形式：法兰 | 类型(通道位置)：三通式 | 驱动方式：气动 |
| 介质温度：-20~500℃ | 型号：SQHST07 | 产品别名：粉体输送调节阀 |
| 适用范围：食品、化妆品、矿业等行业 | 流动方向：换向 | 用途：放料 |
| 适用介质：固体物料（粉末、颗粒物料、粉粒混合料、片状等） | 压力环境：低压 | 规格：DN50~600 |

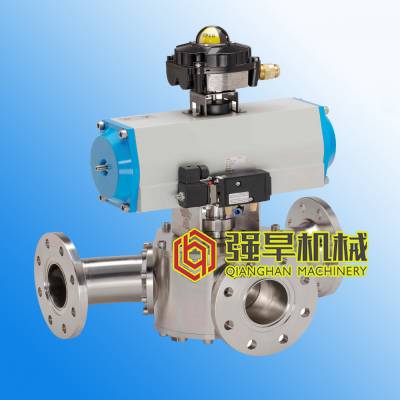

粉体三通分料阀（又称三通分路阀、三通换向器），是应用于固体物料（粉料、颗粒料、粉粒混合料、片状料）输送系统中用于切换管道中物料流向的专用设备，三通换向器三个通道呈角度布置，一进两出或两进一出，通过电磁阀的切换来控制气动执行器的驱动。阀芯动作的两个位置由限位检测开关进行检测，限位检测开关直接装在气动执行器上面。阀正常工作时，阀芯转到一个位置。换向指令发出后，转到另一个位置，至此换向动作完成。
主要特征
A.壳体和主要零件均采用紧密铸造，构造坚固，高强度不易变形，外形美观；
B.输送通道平滑光洁，确保物料流通顺畅，不会形成堵塞；
C.根据物料特性和输送工况条件有多种结构形式：旋转板式、筒式；
D.用户可根据输送管路的需求，可以自主选择合适的安装角度；
E.在有压力密封的要求场合，可以配置特殊的密封结构，完全满足使用要求。
F.抛光精度可达400#，可达食品级、药品级要求；
G.可根据客户要求选择多种材质：不锈钢（SS304、SS304L、SS316、SS316L），碳钢等；
H.完善的自动化控制系统，***高效的运行可靠性。
技术参数
工作压力 | 常压/低压ATM/LP | 中压MP | 高压HP |
ATM﹤0.1Mpa | 0.15～0.35Mpa | HP﹥0.35Mpa | |
工作温度 | -20℃～200℃/≤500℃ | ||
结构形式 | 旋转板式 | 筒式 | |
管路夹角 | 30? | 30? | |
45? | 45? | ||
主要规格 | DN50～600（2"～24"） | ||
适用工况 | 重力卸料换向、气力输送管道换向 | ||
驱动方式 | 手动、气动 | ||
主要材质 | SS304、SS304L、SS316、SS316L、WCB | ||
法兰连接标准 | ANSIB16.5 150LB,GB,HG,SH or designed by client | ||
使用介质 | 固体物料（粉末、颗粒物料、粉粒混合料、片状等） | ||
 | | |
